KOMPAKT 1000

14

Vysokorychlostní, přesný pálící stroj, pro řez tvarových výpalků se snadnou instalací.
Stroj je koncipován do menších dílen s nízkonákladovou výrobou. Je použitelný pro výrobu vzduchotechniky v kombinaci s automatickým rozvíječem svitkových plechů.
Umožňuje použití mnoha typů plazmových hořáků a zdrojů (FORMICA, HYPERTHERM, KJELLBERG, atd.)



Základní vybavení pálícího stroje KOMPAKT 1000

– Materiálový stůl s centrálním odsáváním

(minimální rozměr 1000x2000mm, délka volitelná do 3000mm)

– Dálková mobilní ovládací konzole
– Šuplíky pro snadný odběr okují a zbytků z pálení
– Energetické řetězy IGUS kryjící kabeláž stroje
– Pohon portálu ve 4-osách (pohon zajišťují servomotory)
– Pohon portálu oboustranný synchronizovaný
– Automatická stabilizace hořáku nad páleným materiálem
– Automatické počáteční nastavení výšky plazmového hořáku (propichu)
– Automatické srovnání plechu (kompenzace úchylky v programu)
– Vertikální antikolizní systém
– Signalizační dioda polohy hořáku (dioda s ofsetem)
– Síťová LAN karta pro připojení do firemní sítě nebo k internetu
– Systém dvoufázového propichu materiálu
– Hlídání výšky plazmového hořáku

Volitené vybavení pálícího stroje KOMPAKT 1000

– Možnost instalace materiálového stolu se sekčním odsáváním
– Mikroúderová popisovací jednotka
– Přídavný vozík na osu Z (druhý držák hořáku)
– Internetová diagnostika

– Filtrační a odsávací zařízení
– Kompresory a vymražovačky vzduchu
– Programy pro tvorbu pálících plánů
– Plasmový zdroj vlastního výběru

 Možnosti stroje

LINEÁRNÍ VEDENÍ

HIWIN 30

PROGRAM PRO PŘÍPRAVU PLÁNŮ

Wrykrys

SOFTWAROVE VYBAVENÍ

CutComp

MAX POČET ŘEZNÝCH NÁSTROJŮ X

2+2 ( 2xplyn + 2xplazma)

AUTOMATICKÉ HLÍDÁNÍ VÝŠKY

Pro plazmu

TABULKA NASTAVENÍ STROJE



Pro všechny parametry nastavení

SERVIS STROJE PO INTERNETU

Vzdálená pomoc při nastavení a seřízení

POPISOVÁNÍ PLAZMOU

Pro vybrané agregáty

DULČÍKOVÁNÍ PLAZMOU

Pro vybrané agregáty

PROPICHOVÁNÍ PLAZMOU

Pro vybrané agregáty

PŘIPOJENÍ STROJE DO SÍTĚ



Standardně možnost propojení do firemní sítě

OBNOVENÍ VÝCHOZÍHO NASTAVENÍ

Zapsané poslední nastavení

LASEROVÉ UKAZOVÁTKO POLOHY

Pro snadnější orientaci na ploše

ELEKTRONICKÁ ÚHLOPŘÍČKA NA STROJI

Pro servisní nastavení a periodickou kontrolu

RUČNÍ DĚLANÍ ZBYTKŮ PLECHU

Pro snadnější snímání zbytků plechu

NASTAVENÍ 3 RŮZNÝCH KOMPENZACÍ

Pro přesnost řezy

SNÍŽENÍ RYCHLOSTI PŘI PÁLENI MALÝCH OTVORŮ

Pro udržení tvaru a rozměru

DRUHÉ OVLÁDACÍ MÍSTO NA PORTÁLE



Pro rozměrné a dlouhé stroje (snadnější najetí na začátek plechu)

DÁLKOVÉ OVLÁDÁNÍ DO RUKY

Doplňkové vybavení

VKLÁDÁNÍ INFORMACÍ DO STROJE

 2 X USB Port

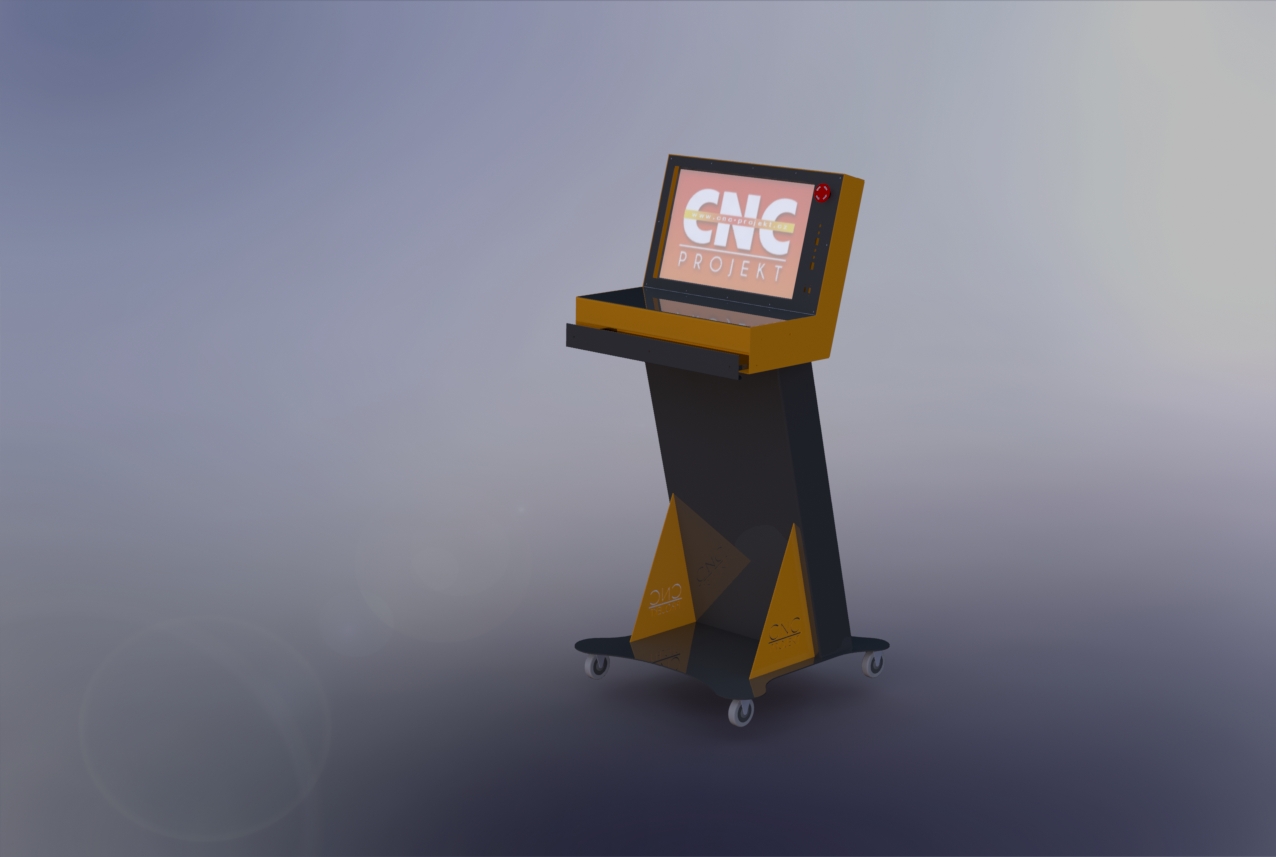

Ovládací konzole

x box

Dálkové ovládání k nabízeným portálům se vyznačuje jednoduchou obsluhou, kompaktním provedením, snadnou opravitelností a příkladnou odolností vůči prachu.

Jednoduchá obsluha:

Konzole využívá k ovládání systém Windows a to v aktuální verzi 7. Každý, kdo zvládne základy ovládání systému Windows, nebude mít sebemenší problém začít pracovat s našimi pálícími stroji. Všechny důležité kontrolní systémy a přepínače jsou vyvedeny na pravém okraji konzole, tak aby byly okamžitě dostupné.

Kompaktní provedení:

Při konstrukci konzole se kladl důraz na její rozměry a pohyblivost. Rozměry jsou cca.: 500x500x1500mm. Pohyblivost je zajištěna kolečky.

Snadná opravitelnost:

Díky použití standardních periférií jako jsou myš, klávesnice, CD/DVD mechanika atd. není problém vyměnit jakoukoliv poškozenou část za novou. Šli jsme tak daleko, že si dokonce použité periférie můžete sami nakonfigurovat dle Vašich představ a požadavku.

Odolnost vůči prachu:

Všechny důležité komponenty ovládací konzole jsou ukryté v kostře konzole a zaizolovány, tak aby byly maximálně chráněny proti všudypřítomnému prachu.

Veškeré komponenty konzoly jsou uzavíratelné a tak účinně chráněny před všudypřítomným prachem!
